API 6D バルブおよびパイプライン バルブ

API-6Dバルブ流れを制御するために使用される高信頼性バルブです-スタート、ストップ、スロットル), パイプラインセクションを分離する、逆流を防止し、パイプライン運用の安全性を維持します。石油、ガス、パイプライン システム向けに設計されています。APIスペック6D（「パイプラインバルブの仕様」）、集合ラインから送水パイプラインまで適用されます。これらは通常、ブロックバルブの場所、ステーション、計量スキッド、およびピギング施設に設置されます。信頼性の高い絶縁予測可能な動作が必要です。

API-6D バルブは、次の規格に従って製造された高信頼性パイプライン バルブです。APIスペック6D(パイプラインバルブの仕様)。一般的なタイプには次のものがあります。ゲートバルブ, ボールバルブ, 逆止弁、プラグ バルブ、空気抜き / 真空バルブ-。オクタルパイプ完全仕様の API-6D バルブを、用途に合わせた材料と構成で提供しています。-圧力クラス、サイズ範囲、エンド接続、および使用条件。

API 6D パイプライン バルブは通常、オペレーターが必要な場所に設置されます。流路を隔離、切り替え、または保護する実際の運用条件では、-長い列、狭い駅レイアウト、頻繁な自転車運転、時間に敏感なシャットダウン時間帯など{1}}。

• 伝送および集合パイプライン (ブロックバルブ/区分ポイント):長距離路線では、ブロックバルブは次の目的で使用されます。-パイプラインセクションで閉鎖されるそのため、作業員はライン全体を停止することなく、下流のスプールを修理したり、接続駅でのフィルタ エレメントを交換したり、漏れを特定したりできます。{0}}これらのバルブは何年も屋外に設置される可能性があり、その後、短いシャットダウン期間中に確実に動作する必要があります。だからこそ購入者は次のことを気にするのです予測可能な動作、正しい圧力クラス/圧力範囲、および明確な受け入れ証拠。 Octal Pipe は、仕様 (タイプ/クラス/接続/材料) を早期にロックし、ITP に合わせたテスト記録 (シェル/シート テスト、漏れチェック、トレーサビリティ) を提供するため、受入れチームはバルブが現場に到着したときにすぐに検査をクリアできます。{1}
• コンプレッサーステーションと計量スキッド:コンプレッサーステーションでは、バルブは次の目的で使用されます。機器列を隔離するメンテナンスのために-上流と下流の隔離を閉じ、逆流を防ぎ、作業開始前に安全な減圧を可能にします。計量スキッド、バルブサポート回線切り替えとメンテナンスの分離小さなインストールエラーが遅延を引き起こす可能性がある場合。ゲート バルブは通常、メイン ランでの全開 / 全閉の分離に使用されます。一方、チェック バルブは、異なる圧力ゾーン間の逆流を防ぎます。-このような環境では、プロジェクトには 1 つのパッケージに複数のバルブ モデルが含まれることが多いため、一貫したタグ付け、梱包リストの照合、完全なテスト文書により、試運転の滞りや「間違った品目」に関する紛争が軽減されます。-
• ピッグ発射装置/受信ステーション:ピグ作業はバルブに依存して、ランチャー/レシーバーバレルを分離する、均圧化を管理し、ピグの発射と回収中にセクションを素早く開閉します。ボール バルブまたはプラグ バルブは、繰り返しのサイクルが通常の動作の一部である場合に、素早い 4 分の 1 回転の分離のために選択されることがよくあります。-この設定では、遅延がピグスケジュール全体に影響するため、安定したシャットオフと信頼性の高い動作が重要です。- Octal Pipe は、構成の明確さ (タイプ/クラス/端/材料)、記録された圧力/漏れの証拠、梱包リストに合わせた出荷書類によってこれをサポートします。-そのため、現場チームは書類手続きのギャップで時間を無駄にすることなく、受入検査から設置まで移行できます。

• 本体鋳造・鍛造（サイズ・圧力クラスに合わせた）

大口径の-高圧-バルブの場合、ボディは通常、鍛造された;小さいサイズの場合、キャストボディ管理された品質と検査範囲で一般的に使用されます。 Octal Pipe は、リリース前にバルブタグ/ドキュメント上の本体ルートの詳細を検証します。例：クラス 900 の荷物の場合、購入者は多くの場合、偽造された遺体の証拠を要求します。{1}工場リリースレコード。

• 精密機械加工（シール面と取り付けフィット）

安定したシールと予測可能なトルクを実現するために、シート、ポート、ボアは厳しい公差に合わせて機械加工されています。 Octal Pipe は出荷前に、-調達チームが重視する主要な適合品目をチェックします-対面--、フランジ面の状態（または BW 端の準備）、ボアのアライメント、およびシール表面の仕上げ-により、現場での取り付けに再加工を行う必要はありません。

• シート/ステム/シール構成（バルブタイプにより明確）

ボールバルブには球面ボールシートが使用されています。ゲートバルブはウェッジ/フレキシブルウェッジを使用します。逆止弁はスイングまたはデュアルプレートを使用します。プラグバルブはテーパープラグ設計を使用しています。ステム オプションには、ライジング ステムと非ライジング ステム（ゲート）が含まれます。-防爆ステム-、およびマルチリングパッキング。-指定されている場合、ライブロードされたパッキング-またはランタン-リング構成が適用され、漏れをより厳密に制御します。例：計量スキッドの場合、購入者は多くの場合、梱包構成に関するメモを要求します。メーカーデータシートを使用して受け入れを簡素化します。

プロジェクト要件ごとに特別に大きなサイズとクラスを利用できます。カスタム仕様については、Octal Pipe Engineering にお問い合わせください。

ボールバルブ

ボール バルブは、次の用途に広く使用されている 4 分の 1 回転バルブです。{0}素早いシャットオフと隔離石油、ガス、パイプライン システム、特にステーション、ブロック バルブ ポイント、ピギング ラインなどで。

ボールバルブの種類

フローティングボールバルブ：DN15～DN200（NPS1/2～8）、PN10～PN100（クラス150～600）

キャストサイド-エントリーボールバルブ：DN20～DN1500（NPS2～60）、PN10～PN420（クラス150～2500）

鍛造サイド-エントリー ボール バルブ：DN20～DN1500（NPS2～60）、PN10～PN420（クラス150～2500）

全溶接ボールバルブ：DN20～DN1500（NPS2～60）、PN10～PN420（クラス150～2500）

トップ-エントリーボールバルブ：DN20～DN1500（NPS2～60）、PN10～PN420（クラス150～2500）

強制シールボールバルブ: DN20 ～ DN900 (NPS 2 ～ 36)、PN10 ～ PN420 (クラス 150 ～ 2500)

DBB ダブルボールバルブ (ダブルブロック&ブリード): DN20 ～ DN1200 (NPS 2 ～ 48)、PN10 ～ PN420 (クラス 150 ～ 2500)

オプション（代表例）

材料:炭素鋼、合金鋼、ステンレス鋼

接続を終了します:フランジ付き、突合せ溶接式、ねじ込み式、ソケット溶接式

手術：手動、電動、空圧、油圧

極低温バルブ（低温用）

極低温バルブは、低温媒体サービスで信頼性の高い遮断と遮断を行うように設計されており、低温でのパイプラインやステーションの用途に適した構成となっています。{{0}{1}{2}

極低温バルブ範囲

サイズ範囲:DN50 ～ DN900 (NPS 2 ～ NPS 36)

圧力定格:PN10 ～ PN100 (クラス 150 ～ クラス 600)

温度範囲: -196 度から +100 度まで

主な材料:低温炭素鋼、ステンレス鋼-

エンド接続:フランジ、突合せ溶接

手術：手動、電動、空圧、油圧

ゲートバルブ

ゲートバルブは以下の用途に広く使用されています。全開/全閉-分離石油、ガス、パイプライン システムで、信頼性の高い遮断が必要な幹線ブロックのバルブ位置やステーションの配管に一般的に適用されます。{0}}

ゲートバルブの種類

鍛造ゲートバルブ: DN10 ～ DN100 (NPS 3/8 ～ NPS 4)、PN10 ～ PN420 (クラス 150 ～ クラス 2500)

キャストゲートバルブ: DN50 ～ DN1500 (NPS 2 ～ NPS 60)、PN10 ～ PN420 (クラス 150 ～ クラス 2500)

スラブゲートバルブ: DN50 ～ DN1200 (NPS 2 ～ NPS 48)、PN10 ～ PN420 (クラス 150 ～ クラス 2500)

オプション（代表例）

材料:炭素鋼、合金鋼、ステンレス鋼

接続を終了します:フランジ付き、突合せ溶接。鍛造ゲートバルブにはねじ込み式およびソケット溶接式が利用可能

手術：手動、電動、空圧、油圧

グローブバルブ

玉形弁は一般的に次の用途に使用されます。流量調整とスロットリング石油、ガス、パイプライン システムでは、安定した制御と再現可能な遮断性能が必要とされます。{0}}

グローブバルブの種類

鍛造グローブバルブ: DN15 ～ DN100 (NPS 1/2 ～ 4)、PN10 ～ PN420 (クラス 150 ～ 2500)

鋳造グローブバルブ: DN50 ～ DN400 (NPS 2 ～ 16)、PN10 ～ PN250 (クラス 150 ～ 1500)

プレッシャーシールグローブバルブ: DN50 ～ DN600 (NPS 2 ～ 24)、PN10 ～ PN420 (クラス 150 ～ 2500)

オプション（代表例）

材料:炭素鋼、合金鋼、ステンレス鋼

接続を終了します:フランジ付き、突合せ溶接

手術：手動、電動、空圧、油圧

逆止弁

逆止弁は次のような用途に使用されます。逆流防止石油・ガスおよびパイプラインシステムにおいて、機器を保護し、手動操作なしで安定した流れ方向を維持するのに役立ちます。

逆止弁の種類

スイングチェックバルブ：DN15～DN1500（NPS1/2～60）、PN10～PN250（クラス150～1500）

アキシャルフローチェックバルブ：DN50～DN1200（NPS2～48）、PN10～PN250（クラス150～1500）

プレッシャーシールチェックバルブ: DN50 ～ DN600 (NPS 2 ～ 24)、PN10 ～ PN420 (クラス 150 ～ 2500)

デュアルプレートチェックバルブ：DN50～DN1200（NPS2～48）、PN10～PN100（クラス150～600）

オプション（代表例）

材料:炭素鋼、合金鋼、ステンレス鋼

接続を終了します:フランジ付き、突合せ溶接。スイングチェックバルブにはねじ込み式およびソケット溶接が可能です。デュアルプレートチェックバルブ用のウェーハオプション

手術：自動

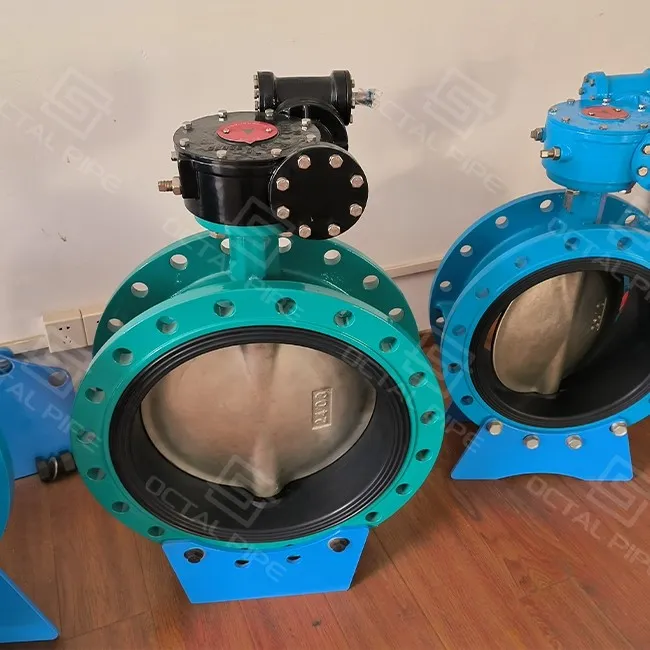

バタフライバルブ

バタフライ バルブは、一般的に次の用途に使用される 1/4 回転バルブです。{0}分離とフロー制御石油、ガス、公共事業、パイプライン システム-特にコンパクトな構造と高速動作が必要な場合。

バタフライバルブの種類

同心（中心線）バタフライバルブ：DN50～DN1200（NPS2～48）、PN10～PN25（クラス150）

両偏心バタフライバルブ：DN50～DN4500（NPS48まで）、PN10～PN100（クラス150～600）

トリプル偏心バタフライバルブ：DN20～DN4500（NPS48まで）、PN10～PN100（クラス150～600）

オプション（代表例）

材料:炭素鋼、合金鋼、ステンレス鋼

接続を終了します:フランジ、ラグ、ウェハー (タイプ別);トリプル偏心設計に突合せ溶接が可能

手術：手動、電動、空圧、油圧

コントロールバルブ

コントロールバルブは以下の用途に使用されます。流量調整とスロットリングプロセスおよびパイプライン システムで一般的に適用される水、蒸気、油、ガスサービス。

コントロールバルブの種類

バランス型ケージコントロールバルブ: DN40 ～ DN600 (NPS 1 1/2 ～ 24)、PN16 ～ PN420 (クラス 150 ～ 2500)

フローティングコントロールボールバルブ：DN15～DN200（NPS1/2～8）、PN16～PN100（クラス150～600）

トリプル偏心制御バタフライバルブ：DN50～DN1600（NPS2～64）、PN16～PN100（クラス150～600）

空気式ダブルディスクゲートコントロールバルブ-：DN50～DN1000（NPS2～40）、PN16～PN150（クラス150～900）

オプション（代表例）

材料:炭素鋼、合金鋼、ステンレス鋼

接続を終了します:フランジ付き、突合せ溶接、ウェーハ（タイプ別）

手術：空圧 / 電動 (用途による)

• 密閉性が高く、漏れが少ない:オクタルパイプで供給可能金属製の-シートまたは高性能-ソフト-シートAPI 598 / API 6D のシート漏れ要件を満たす構成。シートの材質とシールの設計は、媒体、温度、遮断の予想に基づいて選択され、ステーションやブロック バルブ ポイントでの計画外の遮断リスクを軽減します。-
• 高圧および高温対応:バルブのタイプと構成に応じて、Octal Pipe は以下の圧力クラスをサポートします。クラス2500該当する場合。材料とシートの選択は、プロジェクトの範囲に合わせた文書を使用して、低温用途や高温ガスのサービスなどのサービス条件に合わせて調整できます。-
• 耐久性と耐浸食性:より高い{0}}速度または粒子-に敏感なサービスの場合は、次のようなオプションがあります。硬化トリム、保護表面処理、および最適化された流路は、摩耗を制限するのに役立ちます。これは特に次のことに関連します。ボールバルブとプラグバルブ局所的な侵食が時間の経過とともにシール性能に影響を与える可能性がある場合。
• メンテナンスの軽減:フィールドサービスは、次のような実際的な設計の選択を通じて簡素化されます。ボルト締めされたボディ, 交換可能なシート/トリム、およびオプションライブロードされたステム パッキング-。 Octal Pipe では、これらの構成の詳細を選択メモに明確に記載しているため、購入者は注文前にメンテナンスの期待を確認できます。
• 安全性と規格への準拠:バルブは適合するように指定されていますISO14313パイプラインのバルブの安全要件、{0}}堅牢な漏れ防止対策ステムパッキン必要に応じて漏洩排出制御をサポートするためのシーリング配置。 Octal Pipe は、これらの要件をプロジェクト ITP に合わせて調整し、関連する検証記録をドキュメント パッケージに含めることができます。

試験と検査
検査はプロジェクト ITP に基づいて実行され、通常は次のものが含まれます。

• 材料のトレーサビリティ:工場試験報告書 (MTR) と原材料の化学的および機械的証明書
• 鋳造・鍛造検査：重要なボディの RT / UT、および指定された場合の表面欠陥検査
• 寸法検査：流れ領域、ポートの位置合わせ、面間寸法、フランジの穴あけ / 平坦度、端部の準備チェック--
• 圧力試験:API 6D テスト圧力ごとに記録された結果を含むシェル テストとシート テスト (該当する場合はバックシート テストも)
• 漏れの検証:指定された漏れクラス（クラス I、II など）に合わせたシート漏れと本体漏れ
• 塗装・表面仕上げ検査：環境要件に基づく内部および外部の塗装/防食検査{0}}
• NDT (指定された場合):鋳物・鍛造品のUT/RT/MT/PTレポートをバルブタグと出荷履歴に連動

例：重要な遮断弁パッケージの場合、購入者は要求することができます。メーカーNDT は、遺体および現場での圧力テストの目撃情報を報告しています。工場、次に、受領検査のために完全なテストパッケージをパッキングリストとともにファイルします。

• 完全な範囲、1 つの調達範囲:Octal Pipe は API-6D を供給しますゲート、ボール、チェック（スイング/デュアルプレート）、プラグ、エア/真空バルブ、標準クラスとプロジェクト構成について説明します。
• RFQ リスクを軽減する選択サポート:オクタルパイプは確認に役立ちますタイプ、圧力クラス、エンドコネクション、ボディ材質、シート/トリムオプションメディア、温度、動作ニーズに基づいて決定されるため、{0}}仕様は注文前に固定されます。
• ITP-対応のテスト + 追跡可能なドキュメント:購入者が提出した次のような証拠-とともに納品されますMTR/熱トレーサビリティ、シェル/シート圧力テストレポート、漏れ検証、寸法チェック、および指定されている場合のNDTレポート、バルブタグとパッキングリストに一致します。
• カスタマイズ + 配送管理:品目ごとに梱包/ラベルを整理することで、カスタム エンドとトリム アップグレードをサポートし、受領検査を迅速化し、混同を減らします。{0}}

さまざまな媒体や動作条件に適合させるために、API 6D パイプライン バルブは次のように構成できます。

• ボディ材質の選択温度と腐食環境に合わせて調整
• 座席の選択(ソフトシートと金属シート) 漏れと温度の要件に適合
• ステムシール構成使用条件に合わせた梱包配置
• ボアの選択(フルボア vs レデュースボア) パイプライン運用計画で指定されている場合

プロジェクトに混合材料要件が含まれている場合（たとえば、幹線には炭素鋼、特定の腐食セクションにはステンレス）、マーキングと文書の一致が一貫して保たれるため、受信エラーが減少します。

よくある質問





01.API 6D バルブの購入時に付属する書類は何ですか?

典型的な成果物には次のものがあります。MTR/ヒートトレーサビリティ, API 6D 圧力テストレポート (シェル/シート), 漏洩検証、 そしてパッキングリストのマッチング。 NDT および次元レコードは、ITP で指定されている場合に提供できます。

02.パイプライン絶縁用に API 6D ボール バルブと API 6D ゲート バルブのどちらを選択すればよいですか?

アンAPI 6D ボールバルブ多くの場合、迅速な 4 分の 1 回転の隔離と頻繁な操作（ステーション、ピグライン）のために選択されますが、{0}}API 6D ゲートバルブ一般的に、ブロック バルブの位置での全開/全閉{0}{1}}メインラインの遮断に使用されます。最終的な選択は、動作周波数、媒体、圧力クラスによって異なります。

03.API 6D バルブは、1 つのプロジェクトで異なる端接続を備えて供給できますか?

はい。 API 6D バルブには次のものが付属します。フランジ付き (ASME B16.5/B16.47), 突合せ溶接(BW), ソケットウェルド（SW）、 またはねじ式 (NPT/BSP)パイプラインの接続規格と設置方法に合わせて端を決定します。

04.複数品目のバルブ注文の受領検査の遅れをどのように軽減しますか?{1}

各バルブにはタグが付けられ、バルブと 1 対 1 で照合されます。{0}{1}包装内容明細書そしてドキュメントパッケージ圧力クラス、サイズ、材質、試験レポートの一貫性を保つため、{0}}受け入れチームは品目をより迅速に検証し、不一致のリスクを軽減できます。
