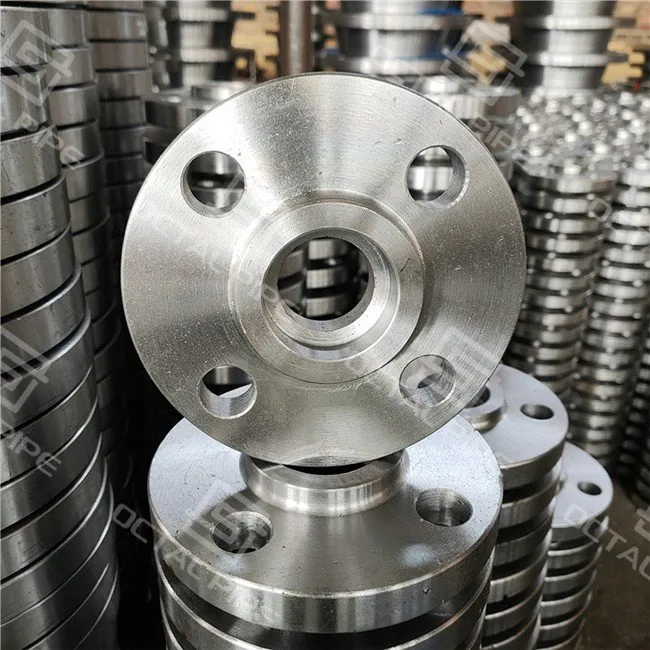

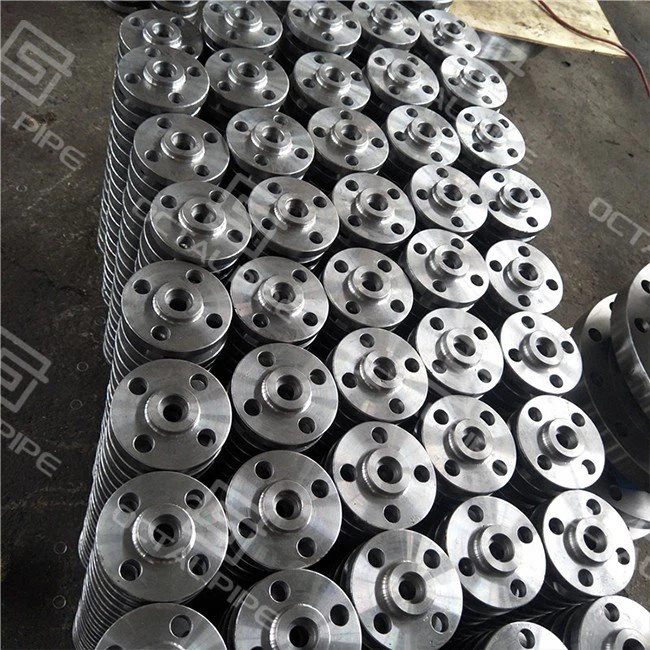

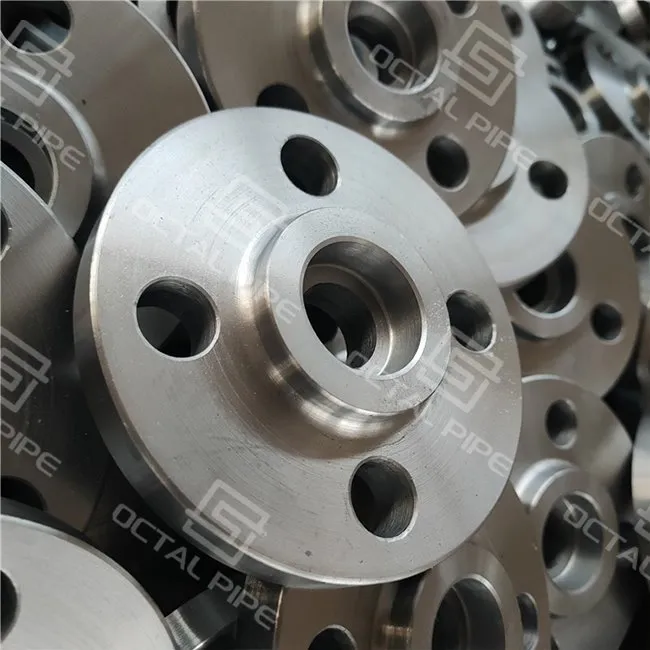

ソケットウェルドフランジ

ソケット{0}}溶接パイプ継手は、信頼性、漏れのないシール、正確な位置合わせが重要となるコンパクトな高圧配管ネットワーク用に設計されています。{{1}突合せ溶接接続とは異なり、これらの継手では、外側の周囲にすみ肉溶接が適用される前に、パイプの端を精密に加工されたソケットに取り付けることができます。-これにより、構造の完全性が確保され、位置ずれが軽減され、スキッド マウント ユニット、計器ラック、製油所や化学プラントの配管モジュールなどの狭いスペースへの設置が簡素化されます。{7}}

Octal Pipe は、あらゆる種類の鍛造ソケット{0}}溶接継手を提供しています。ASME B16.11、世界中の石油・ガス、石油化学、電力、産業プロジェクトに適しています。

すべてのフィッティングが満たされていますASME B16.11寸法、肉厚、穴の公差、および圧力定格の規格。

材料オプションには以下が含まれます:

• 炭素鋼:ASTM A105、A350 LF2
• 合金鋼:ASTM A182 F11 / F22 / F5
• ステンレス鋼： 304 / 304L, 316 / 316L, 321
• デュプレックスとスーパーデュプレックス:高強度、高耐食性の用途向け-

圧力クラス: 3000#, 6000#, 9000#

材料は、高圧または高温での使用下での機械的性能、溶接性、耐食性を最適化するように選択されています。{0}{1}

当社のソケット-溶接継手は、あらゆる小口径接続のニーズに対応します。-

• カップリングパイプを-ラインに結合するため
• 減速機(同心および偏心) 直径遷移用
• 肘(45 度および 90 度) 流れを方向付ける
• ティー(等価および削減) 分岐パイプラインの場合
• 労働組合分解とメンテナンスが容易なため
• キャップパイプの端をシールする
• ソケット-溶接フランジコンパクトなフランジ接続用

これらの継手は以下の用途に広く適用されています。

• 製油所および発電所の蒸気および凝縮水ヘッダー
• 化学プロセスのスキッドと供給ライン
• 計装およびユーティリティ配管
• 高圧油圧回路-
• コンパクトな海洋または陸上モジュール

各フィッティングは鍛造ビレットから始まり、均一な粒子の流れと構造密度を提供し、疲労、振動、および繰り返し荷重に耐えます。

機械加工は精密 CNC 機器で行われ、ソケットの穴、内部ショルダー、壁の厚さを厳しい公差で製造します。内面は滑らかで、パイプを適切に固定し、漏れのない溶接を確保します。-

熱処理は鋼種に応じて適用されます。

• 炭素鋼:正規化して粒子構造を微細化する
• 合金鋼:強度と靭性を高めるための焼き入れと焼き戻し
• ステンレス鋼：耐食性を高めるための溶体化焼きなまし-

腐食や取り扱いによる損傷を防ぐために、外面はコーティングまたは処理される場合があります。

Octal Pipe は、信頼性の高いパフォーマンスを確保するために、複数段階の QA/QC プロセスを適用します。{0}

• 材料試験:化学組成、引張強さと降伏強さ、衝撃靱性
• 寸法チェック:ソケット深さ、穴径、肉厚、同心度
• 溶接性とフィレットの検証:応力集中を防ぐために
• 非破壊検査（NDT）:必要に応じてUT、MT、PT、RT
• 圧力と漏れのテスト:シールを確認するための静水圧または空気圧試験

すべてのフィッティングは工場試験証明書（MTC / EN 10204 3.1 または 3.2）で完全に追跡可能です。{0}重要なプロジェクトについては、サードパーティによる検査を利用できます。-

小口径高圧システム用の継手を指定する場合は、あらゆる詳細が重要です。{0}{1} Octal Pipe のソケット-溶接継手は、プロジェクト チームがパフォーマンスと実行の両方に自信を持てるように設計されています。

• プレッシャーの下でも信頼性の高いパフォーマンス:各フィッティングは寸法精度と構造的完全性を維持するために精密に鍛造および機械加工されており、重要なプロセス ラインでの漏れ、位置ずれ、または溶接の失敗のリスクを最小限に抑えます。
• 設置効率:ソケットの設計により、パイプが所定の位置に自然にガイドされ、現場での組み立てが簡素化され、労働時間が短縮されます。設置の迅速化により、プロジェクトのスケジュールを順調に進め、全体的なコストを削減できます。
• 狭いスペースでも設置できるコンパクトな設置面積:スペースが限られているスキッド、計器ラック、モジュールに最適で、コストのかかるレイアウト変更ややり直しの必要性が軽減されます。
• あらゆるサービスに対するマテリアルの柔軟性:炭素鋼から二相鋼、超二相鋼まで、当社の継手は腐食性、高温、高圧の用途に対応しており、調達チームはすべてのプロジェクト要件を単一の信頼できるサプライヤーから調達できます。{0}{1}{1}
• 完全な文書化とトレーサビリティ:すべてのフィッティングには工場試験証明書（EN 10204 3.1/3.2）とオプションの第三者検査が付属しており、QA/QC コンプライアンスとプロジェクトの承認が簡素化されます。{0}{3}}
• リスクの軽減、総所有コストの削減:Octal Pipe 継手は、耐久性、設置の容易さ、世界的な供給の信頼性を兼ね備えており、ダウンタイムとメンテナンスのコストを最小限に抑え、プロジェクトの予算と運用目標の両方をサポートします。

Octal Pipe は、包括的な製品範囲、高品質の製造、認定された材料、専門的なエンジニアリング サポートを組み合わせています。{0}当社の継手は、世界中に迅速に配送できるよう複数の鋼種を在庫しており、カスタム寸法、ソケットの深さ、または壁の厚さを製造することができます。

エンジニアリング サポートには、材料選択のガイダンス、圧力定格の検証、設置に関する推奨事項が含まれており、世界中の EPC やエンドユーザーが確実かつ効率的に小口径高圧システムを完成できるよう支援します。{0}{1}{1}{2}
