崩壊圧力: API 5CT 高崩壊ケーシングの意味

崩壊圧力とは何ですか?

コラプスプレッシャーケーシングパイプが楕円化、変形、または内側に潰れる前に抵抗できる外圧です。油井やガス井では、地層荷重、泥柱圧力、セメンティング条件、塩クリープ、または貯留層の圧力変化によってケーシング本体に高い外圧が生じると、このリスクが高まります。

買い手にとって、崩壊圧力は次のような影響を受けます。サイズ、肉厚、グレード、耐力、楕円率、熱処理および検査管理。これが理由ですハイコラプスケーシング通常の API 5CT ケーシングでは十分な耐崩壊性が得られない可能性がある場合に選択されます。オクタルパイプの消耗品N80 HC、L80 HC、P110 HC、Q125 HCで4 1/2"–20"、とR2/R3の長さそしてBTC、LTC、STC、またはプレミアム接続.

崩壊圧力がケーシングに何を意味するか

ケーシングの設計において、崩壊圧力はケーシングの外側から内側に向かって作用する圧力に焦点を当てます。この外部荷重が大きすぎると、ケーシング本体の真円度が失われ、次に内側に変形し、最終的には潰れる可能性がある。

学期	購入者-に優しい意味	なぜそれが重要なのか
コラプスプレッシャー	崩壊の危険が重大になる前にケーシングが耐えることができる最大外圧	通常のケーシングで十分なのか、ハイコラプスケーシングが必要なのかを判断するのに役立ちます
外部崩壊圧力	地層、泥柱、セメントの状態、またはケーシング本体に付着する塩によって作用する圧力	ケーシングが内側に変形する可能性のある主圧力源
耐崩壊性	故障することなく外圧に耐えるケーシングの能力	グレード、肉厚、楕円度、熱処理、パイプ本体の制御によって異なります-
評価を折りたたみます	ケーシングの選択に使用される定格崩壊性能	RFQ または技術注文書に明確に指定する必要があります

ダウンロード:ケーシングに対する崩壊圧力の意味

ケーシングの注文には、「P110 ケーシング」または「Q125 ケーシング」とだけ記載する必要はありません。高リスクの井戸の場合、必要な崩壊評価外径、重量、肉厚、接続形式、検査書類と併せてご確認ください。

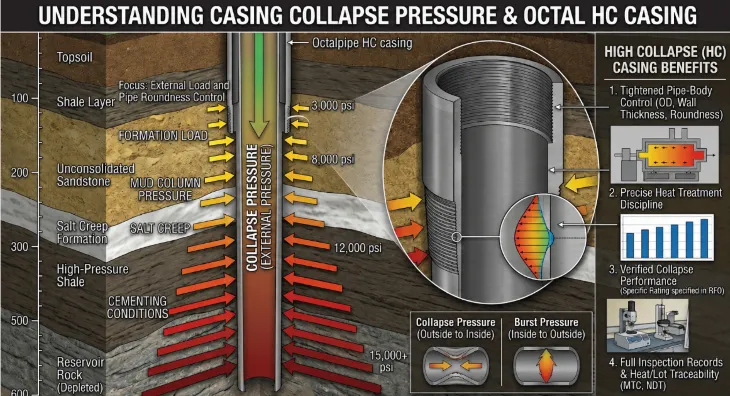

casing collapse pressure and high collapse casing diagram-octal steel

P110 ハイコラプスケーシングおよび Q125 ハイコラプスケーシング

P110 ハイコラプスケーシングそしてQ125 ハイコラプスケーシングこれらは、通常の API 5CT ケーシングでは要求の厳しい坑井セクションに十分な崩壊マージンが得られない場合に使用される 2 つの高強度 HC ケーシングルートです。-これらは降伏強度を高めるためだけでなく、外部圧力制御のためにも選択されています。-崩壊-のプレッシャーレビューでは、評定も併せてチェックする必要があります。外径、肉厚、D/t比、楕円度、降伏強度安定性、内圧、アキシアル荷重、温度、接続形式、検査記録。 API 5C3 崩壊-関連の計算では、耐崩壊性が 1 つの等級値だけでなく、軸応力や内圧などの複合荷重条件にも影響されることも示しています。

グレードルート	適切な条件	主な違い	バイヤーチェックポイント
P110 ハイコラプスケーシング	深井戸、高泥重量掘削、生産ケーシング、および N80 HC / L80 HC では不十分なセクション。	要求の厳しい深井戸セクション用の高強度 HC ルート。-ただし、最も過酷な作業のオプションではありません。-	崩壊評価、肉厚、楕円度、熱処理、NDT、水圧試験、ドリフト試験、MTC、熱/ロットのトレーサビリティを確認します。
Q125 ハイコラプスケーシング	超深井戸、HPHT 井戸、重度の高負荷セクション、および高い外圧区間。-	より厳しい崩壊荷重とより高い安全マージン要件に対応する、より高強度のルート。-	圧力プロファイル、泥の重量、温度、軸方向荷重、接続の適格性、靭性、および完全な検査記録を確認します。

グレードの選択は、坑井の深さ、泥の重量、圧力プロファイル、温度、腐食状態、接続タイプ、および必要な崩壊定格に基づいて行う必要があります。崩壊評価、肉厚、楕円率の記録を確認せずに上位グレードを選択することは、安全な仕様としては十分ではありません。

購入者にとって、P110 HC通常、プロジェクトで深部または高圧セクションに強い崩壊抵抗が必要な場合に検討されますが、{0}}Q125 HCは、崩壊荷重と安全マージンがはるかに高い、より過酷な坑井用に確保されています。どちらの場合も、グレード名だけでは十分ではありません。 RFQ には明確に記載する必要があります。必要な崩壊定格、外径、重量、肉厚、接続、長さの範囲、NDT、静水圧試験、ドリフト試験、ねじ山検査、MTC、および熱/ロットのトレーサビリティ.

崩壊圧力とバースト圧力

崩壊圧力と破裂圧力はよく一緒に議論されますが、これらは反対の荷重方向を指します。

アイテム	コラプスプレッシャー	バースト圧力
圧力方向	外側から内側へ	内側から外側へ
主なリスク	ケーシングが内側に圧縮されているか楕円形になっている	ケーシングが外側に膨張したり、破裂したりする
代表的な原因	高い外圧、泥の重量、塩のクリープ、貯留層の減少	高い内圧、圧力試験、生産または射出圧力
メインコントロールポイント	肉厚、D/t比、楕円率、降伏強度、崩壊評価	肉厚、グレード、内圧定格、接続部のシール
購入者の懸念	ケーシングは外圧に耐えられますか?	ケーシングは内圧に耐えられるのでしょうか？

ダウンロード:崩壊圧力とバースト圧力

のためにハイコラプスケーシング、優先順位は崩壊圧力です。この製品は、特に深井戸、枯渇した貯留層、塩層、HPHT 井戸、および高泥重量の掘削セクションなど、外圧が主なリスクとなる場合に選択されます。

油井やガス井でのケーシングの崩壊の原因は何ですか?

ケーシングの崩壊は通常、外部圧力と不十分なパイプ本体抵抗の組み合わせによって発生します。-リスクが 1 つの要因のみから発生することはほとんどありません。

What Causes Casing Collapse In Oil And Gas Wells

Octal Pipe の高崩壊ケーシングのページでは、深井戸、枯渇した貯留層、塩層、HPHT 井戸、高泥重量掘削用の HC ケーシングも紹介されており、その目的は楕円化、内側への変形、崩壊破壊を軽減することです。

ケーシングの耐崩壊性に影響するものは何ですか?

耐圧壊性は鋼種のみによって制御されるわけではありません。より高いグレードが役に立ちますが、パイプの形状と製造の一貫性も同様に重要です。

info-738-404

要素	耐崩壊性への影響	購入者が確認すべきこと
外径と肉厚	一般に壁が厚いと崩壊能力が向上します。高い D/t 比により抵抗が低下します	外径、重量、肉厚、寸法記録の確認
壁-の厚さの均一性	局所的な薄肉領域は外圧を受けると弱点になる-	壁の厚さの検査記録を依頼してください-
楕円形と真円度	楕円率が高すぎると、圧力がかかるとパイプが変形しやすくなります	OD、真円度、楕円度の管理記録を確認する
降伏強度の安定性	安定した降伏強度により崩壊予測の信頼性が向上	機械的試験結果を熱別/ロット別に比較
熱処理	最終的な強度、靭性、パイプ本体の一貫性を制御します-	MTCで熱処理状態を確認
NDTと水圧試験	出荷前にパイプ-本体の完全性を確認するのに役立ちます	NDTレポートと水圧試験記録をリクエストする
トレーサビリティ	各接合部を熱、ロット、MTC、検査記録にリンク	熱価トレーサビリティと梱包リストのマッピングが必要

API の 5C3 補遺では、崩壊計算では壁厚、外径、内圧、軸応力が考慮される可能性があることも示されており、これは、崩壊耐性が単純な等級ラベルではなく複合的な設計問題であることを意味します。

高崩壊ケーシングはどのように崩壊リスクを軽減するのでしょうか?

ハイコラプスケーシング通常のケーシングでは外部の崩壊圧力に対して十分な耐性が得られない井戸用に設計されています。通常の API 5CT ケーシングと比較して、HC ケーシングは、検証済みの崩壊性能、より厳密なパイプ本体制御、安定した降伏強度、熱処理規律、および検査トレーサビリティをより重視しています。

通常の API 5CT ケーシング	ハイコラプスケーシング
主にサイズ、重量、グレード、長さ、接続によって選択されます	サイズ、グレード、接続および必要な崩壊定格によって選択されます
一般的な坑井サポートとゾーン分離をカバー	外部の崩壊圧力に対するより高い耐性に重点を置いています
標準パイプ-ボディコントロール	壁の厚さ、楕円形、真円度にさらに細心の注意を払う
従来の浅井戸または中深さの井戸に適しています-	深井戸、枯渇した貯留層、塩層、HPHT セクションに使用されます。
バイヤーは標準MTCと検査記録を確認します	購入者は、崩壊評価、寸法記録、NDT、熱/ロットのトレーサビリティも確認する必要があります。

例えば、P110ケーシングそしてP110 ハイコラプスケーシング同じ基本グレードを共有する場合がありますが、同じ製品として扱うべきではありません。 P110 HC は、強度を高めるためだけでなく、崩壊性能を検証するためにも注文する必要があります。

high collapse casing pipe body control line-octal steel high collapse casing manufacturing line-octal steel

購入者がハイコラプスケーシングを選択する必要があるのはどのような場合ですか?

高崩壊ケーシングは、坑井の設計で高い外圧リスクが示されている場合、またはケーシングの破損によるコストが高すぎて受け入れられない場合に検討する必要があります。{0}典型的なケースとしては次のようなものがあります。

高い外部圧力下での深いプロダクションストリング。
時間の経過とともに内圧サポートが低下する可能性がある消耗したリザーバー。
長期にわたって不均一な荷重がかかる塩形成セクション。--
HPHT 井戸および高泥重量掘削プログラム。
修復作業に費用がかかる沖合または高コストの介入井-。
{0}}より厳密な寸法管理と検査管理が必要な重量壁の生産ケーシング。
目的はより強力なグレードを購入することだけではありません。真の価値は、外部荷重下でパイプ本体を安定に保ち、楕円化、内側への変形、および崩壊破壊のリスクを軽減することです。

ダウンロード:購入者はどのような場合にハイコラプスケーシングを選択すべきですか?

バイヤー向けの実用的なまとめ

崩壊圧力はリスクを説明します。ハイコラプスケーシングは、そのリスクが通常のケーシングで安全に処理できるレベルよりも高い場合の製品ソリューションです。

信頼性の高い注文をするには、購入者はグレード名だけで終わらせないでください。より安全な仕様は、API 5CT ハイコラプスケーシング、必要な崩壊定格、サイズ、重量、グレード、接続、検査範囲、MTC、NDT記録、水圧試験、ドリフト試験、寸法記録、および熱/ロットのトレーサビリティ。

外部崩壊圧力に対するより高い耐性が必要な坑井の場合、購入者は Octal Pipe の製品を検討できます。API 5CT ハイコラプスケーシングN80 HC、L80 HC、P110 HC、および Q125 HC ケーシングを含む、深井戸、枯渇した貯留層、塩層および HPHT セクション用の製品範囲。
